SOLLICH 2003 SOK
Stacja Ochrony Katodowej

Stacja Ochrony Katodowej o niskim poborze mocy, dedykowana do systemów pracujących w szerokim zakresie temperatur otoczenia.

Zastosowanie do ochrony katodowej :

  • różnego rodzaju rurociągów
  • konstrukcji stalowych
  • zbiorników paliw płynnych i gazowych

Sterowana mikroprocesorem.

Wszystkie dostępne tryby pracy i funkcje.

Uzas: 12-24 Vdc

Interfejs komunikacji RS 485.

CENA JEST ZALEŻNA OD KONFIGURACJI PRODUKTU.
W CELU WYCENY PRODUKTU NALEŻY SKONTAKTOWAĆ SIĘ Z PRODUCENTEM.

SKU: 0-2-1 Kategorie: ,

Dokumentacja

i informacje ściśle techniczne

Opis

Stacja Ochrony Katodowej SOLLICH 2003 CATHODIC PROTECTION STATION jest przeznaczona do ochrony katodowej konstrukcji metalowych, zbudowanych na rozległym terenie, na jego powierzchni, w gruncie wodzie, o bardzo dobrej izolacji w stosunku do gruntu. W szczególności są to wszelkiego rodzaju zbiorniki paliw płynnych i gazowych, rurociągi i gazociągi.

Stacja Ochrony Katodowej pracuje w układzie trzyelektrodowym z elektrodą odniesienia lub w układzie dwuelektrodowym bez tej elektrody. Przy czym katoda -/K oraz zacisk Ku podłączone są do chronionej konstrukcji.

Stacja OK (Ochrony Katodowej) umożliwia chwilowe wyłączenie prądu ochrony.
Stacja OK umożliwia realizację opisanego zadania w sposób automatyczny dostosowując parametry pracy tak by wymusić zadaną wartość prądu lub potencjału. Przyrząd ma możliwość dokonywania manualnej i zdalnej zmiany trybu pracy i parametrów.

Stacja Ochrony Katodowej realizuje pomiary parametrów:

  • Ip – prąd polaryzacji konstrukcji.
  • Uak – napięcie anoda – konstrukcja.
  • Eon – potencjał załączeniowy konstrukcji.
  • Eoff – potencjał wyłączeniowy konstrukcji.
  • Uac_on – Wartość skuteczna sygnałów zakłóceń zmiennoprądowych występujących na konstrukcji.
  • Uac_off – Wartość skuteczna sygnałów zakłóceń zmiennoprądowych występujących na konstrukcji.
  • E(t) – Pomiar przebiegu czasowego potencjału konstrukcji.

Stacja SOLLICH 2003 CPS wymaga zasilania napięciem stałym o parametrach zależnych od wersji
wykonania.

  • wersja wykonania: 24-50 (Us = 12 … 28V; Ip_max = 50 mA)
  • wersja wykonania: 24-100 (Us = 12 … 28V; Ip_max = 100 mA)
  • wersja wykonania: 24-200 (Us = 12 … 28V; Ip_max = 200 mA)
  • wersja wykonania: 24-500 (Us = 12 … 28V; Ip_max = 500 mA)
  • wersja wykonania: 24-1000 (Us = 12 … 28V; Ip_max = 1000 mA

Cechy urządzenia

  1. Praca w trybie
    • galwanostatycznym – wymuszenie stałego prądy ochrony
    • potencjostatycznym – wymuszenie stałego potencjału ochrony
  2. Różnorodność funkcji pozwalająca na konfigurację dla szerokiego zakresu zastosowań
  3. Możliwość programowego odłączenia stacji
  4. Regulacja prądu i potencjału
  5. Automatyczne pomiary
  6. Wbudowane dokładne i odporne na zakłócenia układy pomiarowe
  7. Rejestracja zmian potencjału konstrukcji w czasie
  8. Analogowo-cyfrowa realizacja układów regulacji i sterowania
  9. Wyświetlacz alfanumeryczny LCD widoczny w ciemności
  10. Informacje o aktualnym stanie pracy, sygnały alarmowe
  11. Wbudowane zewnętrzne wejścia logiczne umożliwiające sterowaniem pracy stacji
  12. Wbudowane zewnętrzne wyjścia logiczne umożliwiające sterowaniem pracy innych urządzeń w instalacji OK
  13. Rejestracja parametrów ochrony i wartości sygnałów w pamięci nieulotnej
  14. Wysoka sprawność energetyczna
  15. Zdalny odczyt parametrów pracy
  16. Gniazdo komunikacji z urządzeniami zewnętrznymi – RS485
  17. Obsługa protokołu Modbus
  18. Wykonane zgodnie z dyrektywą kompatybilności elektromagnetycznej EMC
  19. Szeroki zakres temperatury pracy
  20. Prosta instalacja na szynie DIN
  21. Proste uruchomienie, łatwa obsługa

Dane techniczne

1. PARAMETRY TECHNICZNE

Lp.Parametry elektryczne wyjściowe urządzenia:Jedn.Wartość minWartość maxUwagi
1.



Napięcie zasilacza Stacji  0V, UsV12 lub 24W zależności od  modelu
Minimalny prąd wyjściowy zasilacza StacjiDla modeli:

SOLLICH 2003 CPS / 24-50 SOLLICH 2003 CPS / 24-100

A0,600 Zasilacze spełniające warunek:

24V-30W, lub 12V-15W

Dla modelu:

SOLLICH 2003 CPS / 24-200

A0,800 Zasilacze spełniające warunek:

24V-30W, lub 12V-24W

Dla modelu:

SOLLICH 2003 CPS / 24-500

A1,250 Zasilacze spełniające warunek:

24V-40W, lub 12V-30W

Dla modelu:

SOLLICH 2003 CPS / 24-1000

A1,500 Zasilacze spełniające warunek:

24V-50W, lub 12V-30W

2.Prąd wyjściowy ochrony – Ip

prąd nominalny –wartość programowana

mA0,0550Model 24-50
Niedokładność pomiaru prądu Ip%+mA2% +/- 0,05 mA
Prąd wyjściowy ochrony – Ip

prąd nominalny –wartość programowana

mA0,1100Model 24-100
Niedokładność pomiaru prądu Ip%+mA2% +/- 0,1 mA
Prąd wyjściowy ochrony – Ip

prąd nominalny –wartość programowana

mA0,5200Model 24-200
Niedokładność pomiaru prądu Ip%+mA2% +/- 0,2 mA
Prąd wyjściowy ochrony – Ip

prąd nominalny –wartość programowana

mA1500Model 24-500
Niedokładność pomiaru prądu Ip%+mA2% +/- 0,5 mA
Prąd wyjściowy ochrony – Ip

prąd nominalny –wartość programowana

mA51000Model 24-1000
Niedokładność pomiaru prądu Ip%+mA2% +/- 2 mA
3.Zakres programowania potencjału Ep,

na zaciskach Eo-Kp

V0-5
4.Zakres pomiaru potencjału Ep,

na zaciskach Eo-Kp

V0+/-7V




5.Niedokładność pomiaru potencjału Ep mV+%+/- 2mV  +/- 0,5%
6.Zakres pomiaru wartości skutecznej zakłóceń zmiennoprądowych na zaciskach Eo-KpVrms07 Vac
7.Niedokładność pomiaru potencjału Ep mV+%+/- 3 mV  +/- 0,5%
8.Ograniczenie przepięciowe obwodu wejściowego elektrody odniesienia EoV+/- 30VImax=2A@ t=10/1000us pulse
9.Rezystancja wejściowa szeregowa obwodu ograniczenia przepięciowegoOhm10k
10.Zakres pomiaru napięcia U_a

mierzonego na zaciskach wyjściowych Au-Ku

V0+Us – 4
11.Niedokładność pomiaru napięcia U_aV+%+/- 0,2V +/-2%
12.Ograniczenie przepięciowe obwodu wejściowego elektrody odniesienia EoV+/- 33VImax=5,5A@ t=10/1000us pulse
13.Rezystancja wyjściowa szeregowa obwodu anodowegoOhm0,1
14.Pobór prądu przez stację bez obwodów podłączonej instalacji OK:

– dla świecącego wyświetlacza

– dla nieświecącego wyświetlacza



– dla świecącego wyświetlacza

– dla nieświecącego wyświetlacza





mA

mA





105

88





112

92





@ Us = 12 Vdc





mA

mA



69

58



73

62



@ Us = 24 Vdc



15.Odstęp czasu zapisów do pamięci nieulotnejmin.120 000
16.Maksymalna liczba zapisanych próbek

do pamięci nieulotnej

results196 000> 22 lat dla zapisu 1/60 min.
17.Typ bezpiecznika topikowego: 5×20 T250V

Zabezpieczenia stacji w obudowie SOLLICH 1900 CP-SYS

AWTAT 1 A/250VModele: 24-50 … 24-100;

Model: 12-200

AWTAT 2 A/250VModel 24-200; Model 24-500

Model 12-1000

2. PARAMETRY OGÓLNE

Lp.Ogólne:Jedn.Wartość

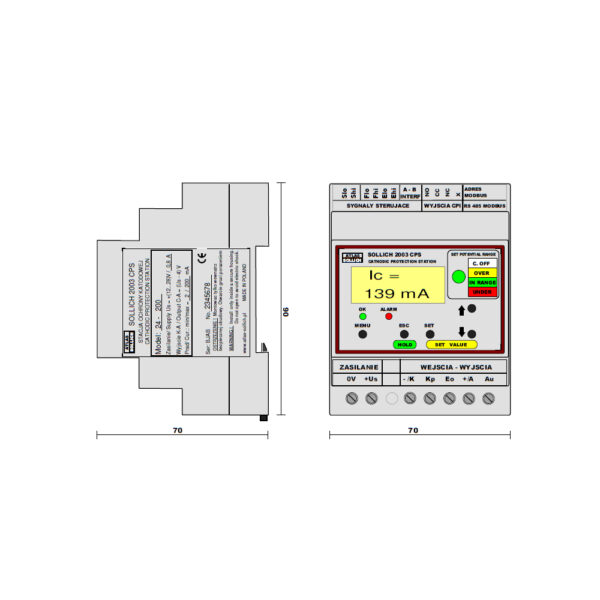

1.wymiary szerokość x wysokość x głębokośćmm70 x 90 x 65
2.ciężarkg.ok. 0,35
3.maksymalna temperatura otoczenia przy pełnej

mocy obciążenia

°C-20 do +45
4.maksymalna wilgotność względna otoczenia%95

3. SPIS ELEMENTÓW UKOMPLETOWANIA

L.poznaczenieopisW zestawie Stacji SOLLICH 2003 CPS
1.SOLLICH 2003 CPSStacja SOLLICH 2003 CPSstandard
2.DTR SOLLICH 2003 CPSDokumentacja techniczno-ruchowa Stacji SOLLICH 2003 CPSstandard
3.Gwarancja

SOLLICH 2003 CPS

Gwarancja producenta na wyrób

SOLLICH 2003 CPS

standard
4.Zasilacz sieciowyZasilacz na szynę DIN –  15, 30  lub, 40W/

U wyj = 12 lub 24 Vdc

standard
5.Sollich_CPSCD lub pendrive z programem instalacyjnym do programowania stacji łączem Modbus.opcjonalnie
6.SOLLICH 1695 CICPrzerywacz GPS generujący sygnał przerwania
prądu do Stacji SOLLICH 2003 CPS
opcjonalnie
7.SOLLICH 1498 USB-RS485Konwerter USB<->RS485opcjonalnie
8.SOLLICH 1900 CP-SYSObudowa do wmontowania stacji SOLLICH 1903, bustera prądowego, Przerywacza GPS SOLLICH 1695 CIC, zasilacza, zabezpieczeń nadprądowych i nadnapięciowych i innych akcesoriów na szynie DIN.opcjonalnie
